Aufzeichnung, Datenlogger & Auswertung

Visualisierung, Übertragung und Aufzeichnung der Prozessparameter mittels

• Datenlogger &

• Schreiber

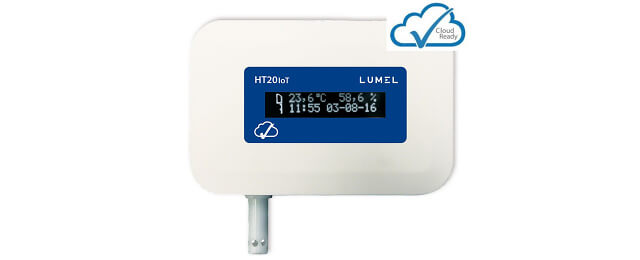

Unsere Datenlogger dienen zur Messung, Überwachung und Erfassung von verschiedenen Parameter wie Spannungen, Ströme, Leistungen sowie gängige Umgebungsbedingungen wie Temperatur, Feuchtigkeit, Lichtintensität, CO2-Konzentration etc.

Datenlogger sind praktische Lösungen, die Ihnen eine kontinuierliche Visualisierung der Prozessparameter ermöglicht.

Zur Kommunikation mit z.B. dem "SM61IoT" von Frer können Sie PC, Tablet oder Mobiltelefon mit einem Webbrowser verwenden.

• Das MQTT-Protokoll ist ideal für die Kommunikation in verteilten Erfassungssystemdaten - IoT-Anwendungen
• Modbus TCP-Protokoll für die Kommunikation in SCADA-Systemen
• Präsentation der aktuellen und archivierten Daten nach Kundenkonfiguration (synoptische Karten, Diagramme, Tabellen) via beliebigen Internetbrowser
• Ablesung von 2500 Werte von Geräten/Anlagen (bis zu 100 Geräte je 25 Register)
• benutzerfreundliche Konfigurationsapplikation SM61IoT CONFIG
• 1...8 GB flash memory (1GB im Standard).
• integrierter FTP-Server
• Alarme oder Binäreingänge zur Steuerung von Archivierung
• Echtzeituhr
• Möglichkeit der gleichzeitigen Arbeit von mehreren Benutzern
• passwortgeschützter Benutzerzugriff

Schreiber / Aufzeichner

Unsere Schreiber sind zur Messung, Visualisierung und Kontrolle der Parameter von technologischen Industrieprozessen in verschiedenen Industriezweigen vorgesehen.

Merkmale der Schreiber:

• Einfache und benutzerfreundliche Bedienung dank Einsatz vom Touchscreen und der graphischen Systemumgebung von Windows
• Möglichkeit der Wahl verschiedener Schnittstellen für die Kommunikation: ETHERNET, RS-485 Modbus Slave und Master oder RS-232
• Möglichkeit des Konfigurationsdatenaustausches zwischen dem Schreiber und einem PC per UBS-Anschluss oder CompactFlash-Karten
• Möglichkeit der Übersicht des aktuellen Schreiber-Zustandes sowie der Übertragung von Archivdaten mittels eines Web-Browsers (eingebauter HTTP-Server)
• Unterstützung von mathematischen Funktionen
• Möglichkeit der Visualisierung und Archivierung von Messdaten, die von externen Geräten über RS-485 Modbus oder Ethernet übertragen werden

Messeingägne und Messausgänge:
Je nach Ausführung verfügt der Schreiber KD7 über:

• 6 oder 12 galvanisch getrennte analoge Messkanäle
• 16 Messkanäle für Daten, die durch Kommunikationsschnittstellen übertragen werden
• 16 oder 32 Alarme und 8 oder 16 digitale Eingänge
• 4 oder 8 analoge Ausgänge

Datendarstellung:
Für Visualisierung des Prozessverlaufs können u. A. folgende Formen der Datendarstellung ausgewählt werden:

• lineare Diagramme, Balken- und Kreis-Diagramme
• digitale und analoge Anzeiger
• mnemotechnische Schemas
• jeder Kanal hat die Möglichkeit individuelle Einstellungen wie z.B. Farbe, Name, Bereich oder Datendarstellung zuzuordnen

Datenarchivierung:

• externer austauschbarer Speicher (CompactFlash-Karte) mit Speicher ab 16MB bis 4GB
• Interner Speicher – 7MB mit Datenunterstützung
