Analoge Messgeräte

Analoge Messgeräte / Messinstrumente zum messen von:

• Gleichspannung und Gleichstrom DC,
  (Drehspulen-Messgeräte)

• Wechselspannung und Wechselstrom AC,
  (Dreheisen-Messgeräte)

• Frequenzen Hz

• Leistungs- und Leistungsfaktor COS φ

• Bimetall Messgeräte

• Synchronoskop

• Tachometer

• Messgeräte mit Alarmfunktion

• Spezialmessgeräte und Spezialausführungen

Die analogen Messgeräte / Messinstrumente sind in verschiedenen Grössen wie: 48x48mm, 72x72mm, 96x96mm & 144x144mm verfügbar.

Analoge Messgeräte sind geeignet zum Einbau in Schalttafeln oder auf Hutschienen oder als Profil- und Flachprofil sowie rechteckige oder Spezialversionen in andere Gehäusearten.
Wir bieten Ihnen analoge Messgeräte mit Skalen - fest oder austauschbar - und Zeiger mit einem Bereich von 90° oder 240°/250°.
Sie können die Genauigkeitsklassen zwischen 1,5% und 1,0% wählen, bei Frequenzmeter beträgt diese 0.5%.
Der Geräteschutz unserer analogen Messgeräte entspricht der IP40 oder IP52 Klasse.
Das Gehäuse ist aus nicht brennbarem Kunststoff.

Zudem bieten wir Ihnen sehr viele verschiedene Sonderausführungen, wie entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. an.

Alle analogen Messgeräte werden gemäss den gängigen Prüfverfahren zu 100% geprüft.

Im folgenden finden Sie die detaillierten technischen Information / Datenblätter unserer analogen Messgeräte / Messinstrumente.

Finden Sie nicht was Sie suchen?
Kontaktieren Sie uns wir helfen Ihnen gerne weiter!

Gleichspannung und Gleichstrom
(Drehspulen-Messgeräte / DC)

Direkt Messung von Gleichspannung: 10Vdc bis 600Vdc / +-30Vdc bis +- 400Vdc
Direkt Messung von Gleichstrom: 0-20mA / 4-20mA / +- 2.5mA bis +- 100mA / 1.0A bis 30A in verschiedenen Abstufungen
Indirekte Messung von Gleichstrom: via 60mVdc Shunt und austauschbaren Skalen 6A/60mVdc bis 4000A/60mVdc und +-6A/+-60mVdc bis +-2500A/+-60mVdc

• Schalttafelmessinstrumente
• Grössen: 48x48mm, 72x72mm & 96x96mm
• Skalen und Zeiger: 90° oder 240°/250°
• Genauigkeitsklassen: 1,5% oder 1,0%
• Gehäuseschutz: IP40 oder IP52 Klasse
• Sonderausführungen wie, entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. sind auf Anfrage erhältlich.

Wechselspannung und Wechselstrom
(Dreheisen-Messgeräte / AC)

Direkt Messung von Wechselspannung: 40Vac bis 600Vac
Direkt Messung von Wechselstrom: 0.5Aac bis 60Aac
Indirekte Messung von Wechselstrom: mit Wandleranschluss x/5Aac (0-5Aac) austauschbaren Skalen mit x/5A 1xIn oder Skalen mit x/5A 3xIn

• Schalttafelmessinstrumente
• Grössen: 48x48mm, 72x72mm & 96x96mm
• Skalen und Zeiger: 90° oder 240°
• Genauigkeitsklassen: 1,5% oder 1,0%
• Gehäuseschutz: IP40 oder IP52 Klasse
• Sonderausführungen wie, entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. sind auf Anfrage erhältlich.

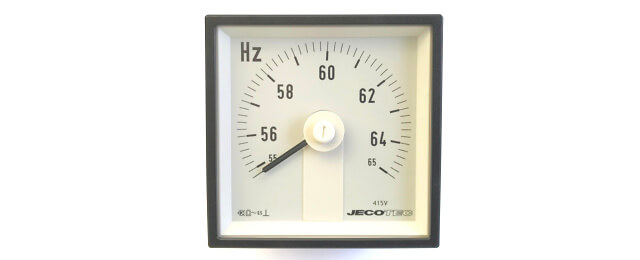

Frequenz Messung Hz

Frequenzen: 45 - 55Hz & 55 - 65Hz
Spannung: 115, 190, 230, 415, 440, 480, 500 Vac (80Vac - 580Vac)

• Schalttafelmessinstrument
• Grössen: 72x72mm & 96x96mm
• Skalen und Zeiger: 90° oder 240°
• Genauigkeitsklassen: 0,5%
• Gehäuseschutz: IP40 oder IP52 Klasse
• Sonderausführungen wie, entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. sind auf Anfrage erhältlich.

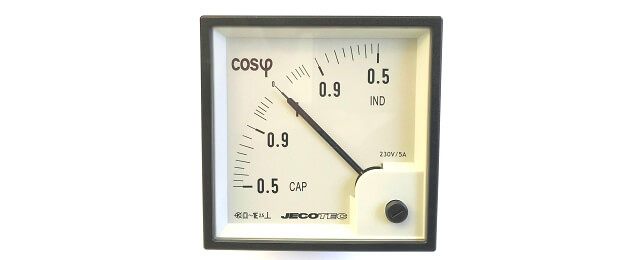

Leistungs- und Leistungsfaktor Messung COS φ

Strom: x/5A (0-5A), mit austauschbaren Skalen
Spannung 1-phasig: 115V & 230V
Spannung 3-phasig: 400V & 500V
COS φ / (CAP - IND): 0.5 - 1 -  0.5

• Schalttafelmessinstrument
• Grössen: 72x72mm & 96x96mm
• Skalen und Zeiger: 90° oder 240°
• Genauigkeitsklassen: 2,5%
• Gehäuseschutz: IP40 oder IP52 Klasse
• Sonderausführungen wie, entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. sind auf Anfrage erhältlich.

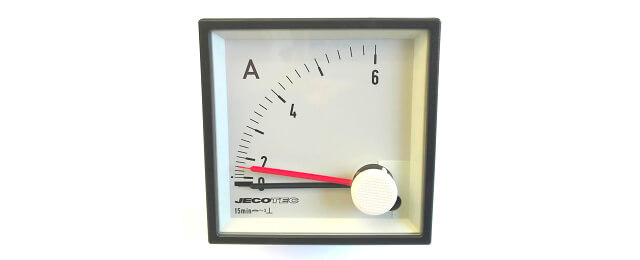

Bimetall Messgeräte

Bimetallmessgeräte und Bimetallmessgeräte mit Momentanmesswert

Strom: x/5A (0-5A) 1xIn & 3xIn, mit austauschbaren Skalen
15min

• Schalttafelmessinstrument
• Grössen: 72x72mm & 96x96mm
• Skalen und Zeiger: 90° oder 240°
• Genauigkeitsklassen: 3% & 3% / 1.5%
• Gehäuseschutz: IP40 oder IP52 Klasse
• Sonderausführungen wie, entspiegelte Gläser, tropisch Ausführungen, mit rotem Markierzeiger oder zusätzlichem Zeiger etc. sind auf Anfrage erhältlich.

Analoge Messgeräte / Messinstrumente von Frer:

• Schalttafelmessgeräte
• Hutschinenmessgeräte
• Flachprofil- / Profilmessgeräte
• Rechteckige Messgeräte
• Spezial Messgeräte
